XL(F)-21
动力配电柜
概述 特点 技术参数

XL(F)-21 型动力配电柜适用于发电厂及工矿企业,交流电压500V 及以下的三相三线、三相四线、三相五线制系统,作动力照明配电之用。

XL(F)-21 型动力配电柜系户内装置,靠墙安装,屏前检修。


型号及含义 型动力配电柜


使用环境条件

1、环境温度:-50℃ ~40℃,且24H 内的平均温度不超过 +36℃;

2、海拔高度:不超过2000m;

3、相对湿度:在周围空气湿度为+40℃时不超过50%;在较低湿度下可以有较高的相对湿度( 如:+20℃时为90%),考虑到温度的变化允许产生适度的凝霜:

4、设备安装时与垂直面的倾斜度应不超过5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。


产品结构

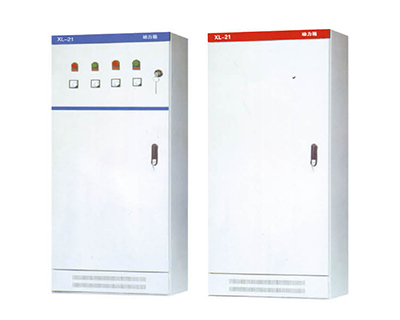

XL(F)-21 型低压动力配电柜系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露,便于检修维护。本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。

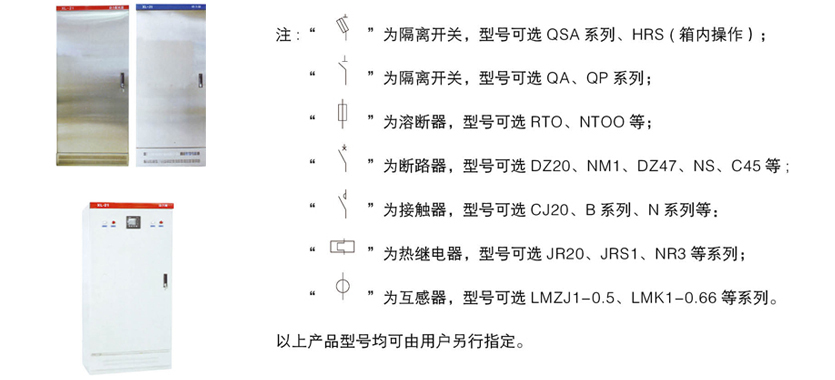

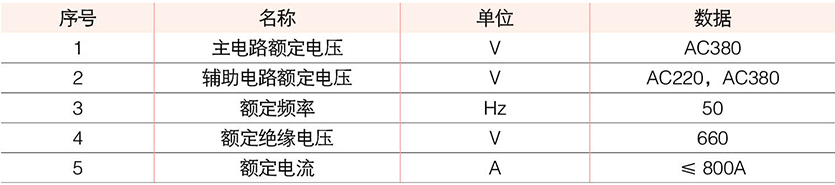

主要技术参数 型动力配电柜


验收、安装、高度、注意事项见使用说明书

产品到货后,首先应检查包装是否完整无损,发现问题应及时通知有关部门查找原因,对于不立即安装的产品,应根据正常使用条件的规定,置于适应的场所。

1、产品安装基础槽钢的螺栓用户自备,基础槽钢与柜体连接孔。

2、产品在安装完毕后,投入运行前进行检查与试验;

A、检查柜体被复层漆膜有无脱落;柜内是否干燥、清洁;

B、检查主要电器及辅助接点的通断是否可靠、准确;

C、检查主要元件的选型、接线原理是否与原理图图样相符;

D、用500V 兆欧表绝缘值不得低于11MΩ,测量时注意断开不能承受电压及电子元件接线。

3、使用注意事项

低压空气断路器等,经多次合、分后,会使主触头局部烧伤和产生碳类物质,使接触电阻增大,应定期对万能式低压空气断路器按其说明书要求进行维护和检修。


型动力配电柜


型动力配电柜
型动力配电柜


柜体外形尺寸及安装尺寸 型动力配电柜


订货须知

用户订货时应提供以下资料;

1、产品的全部型号( 包括主电路方案号和辅助电路方案号);

2、主电路系统图,柜体的平面排列图;

3、辅助电路电气原理图;

4、柜内元器件清单( 主母线规格);

5、柜体颜色( 如无要求,则按浅驼灰色供货);

6、柜体尺寸( 如无要求,则由我公司根据情况自定)。

其它与产品正常使用条件不符的特殊要求。

型动力配电柜


型动力配电柜
