DFWK
电缆分接箱
概述 特点 技术参数
适用范围

广泛应用于城市电网改造、住宅小区、商业中心等城市人口密集区。

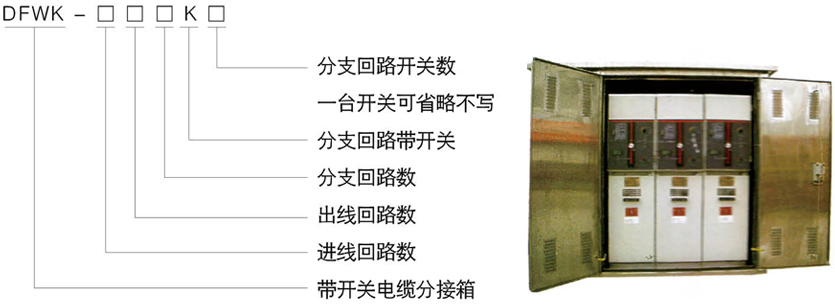

型号及含义 系列电缆分接箱

1、结构紧凑,外形小巧美观,不锈钢双层箱体,使用寿命可达二十年以上;

2、在不影响主网运行的前提下,实现区域停电检修,减小停电范围;

3、可配一台或多台SF6 负荷开关。接线方式灵活多样,分支出线 多可达8回路;

4、可选避雷器、短路故障指示器、限流熔断器等,满足用户各种要求。

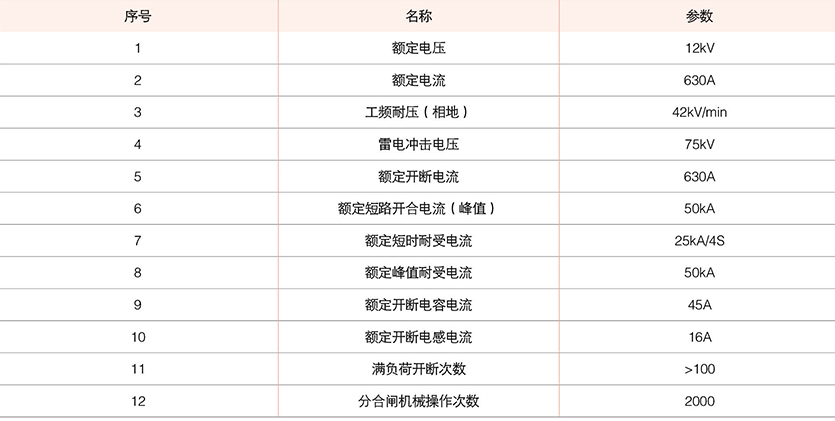

DFWK 技术参数 系列电缆分接箱

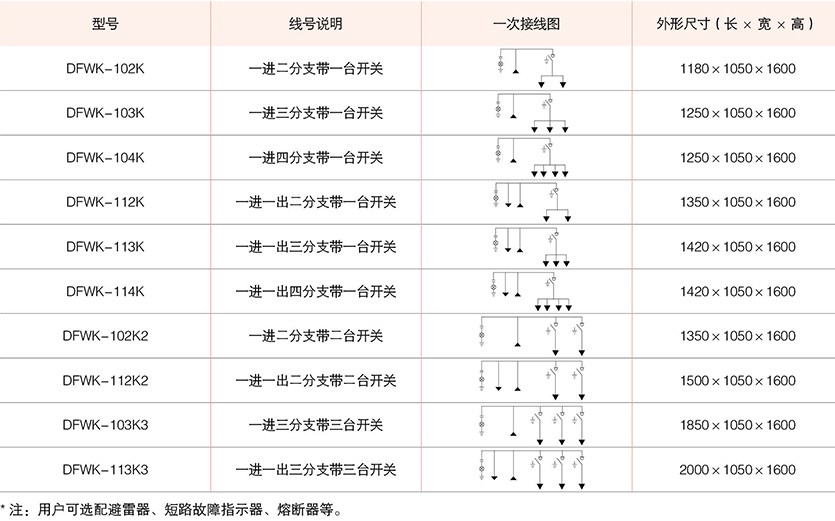

DFWK 典型接线方案 系列电缆分接箱

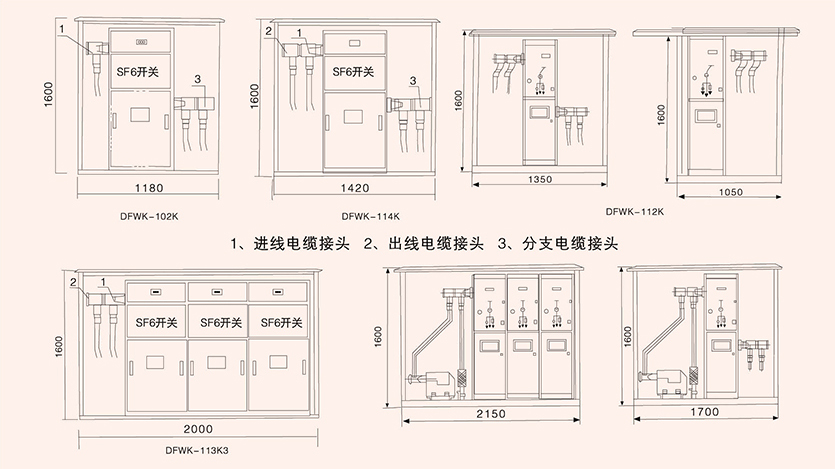

外形示意图 系列电缆分接箱

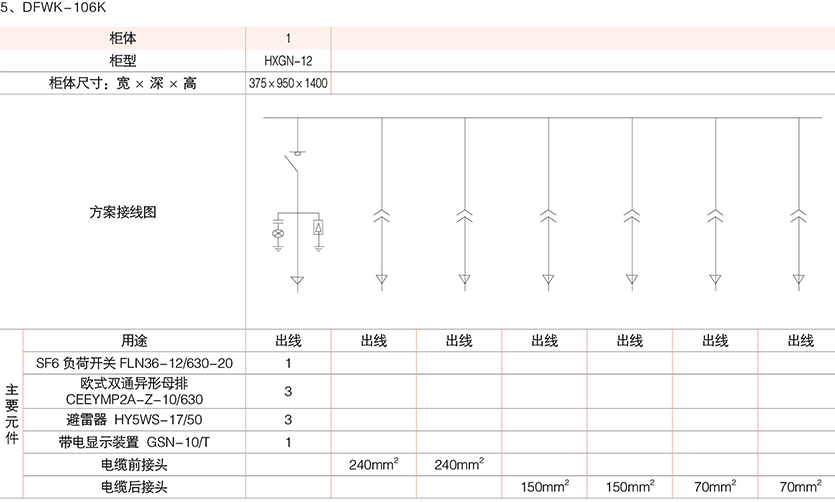

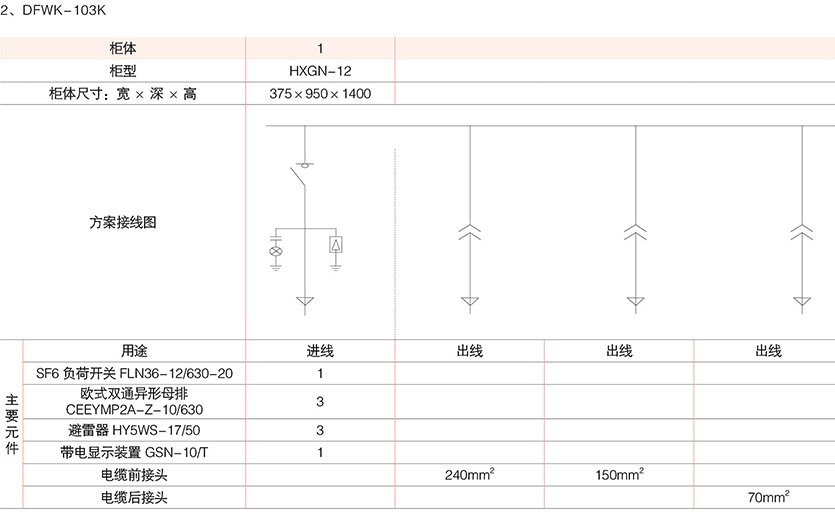

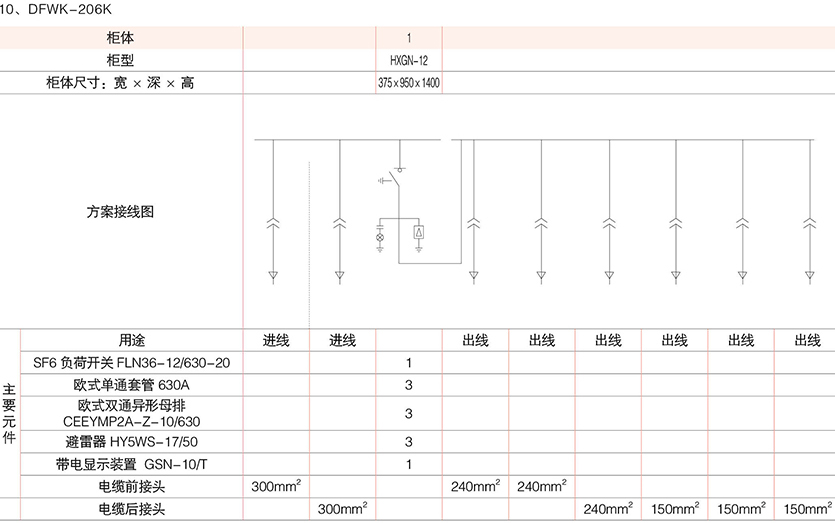

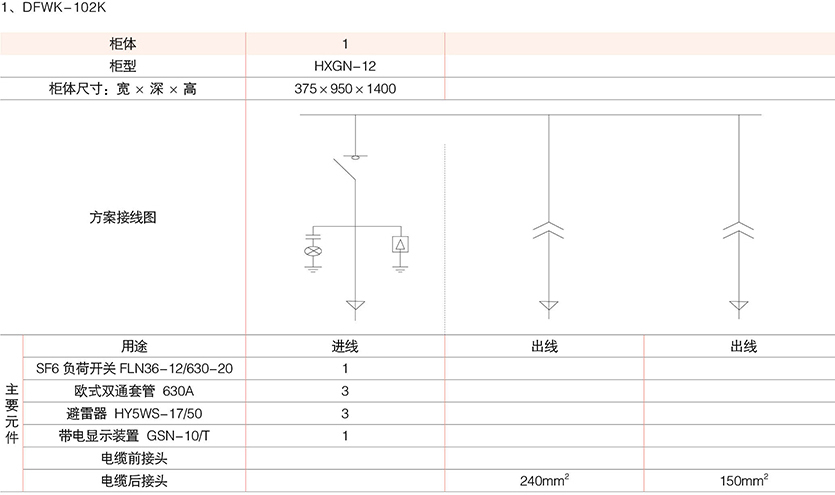

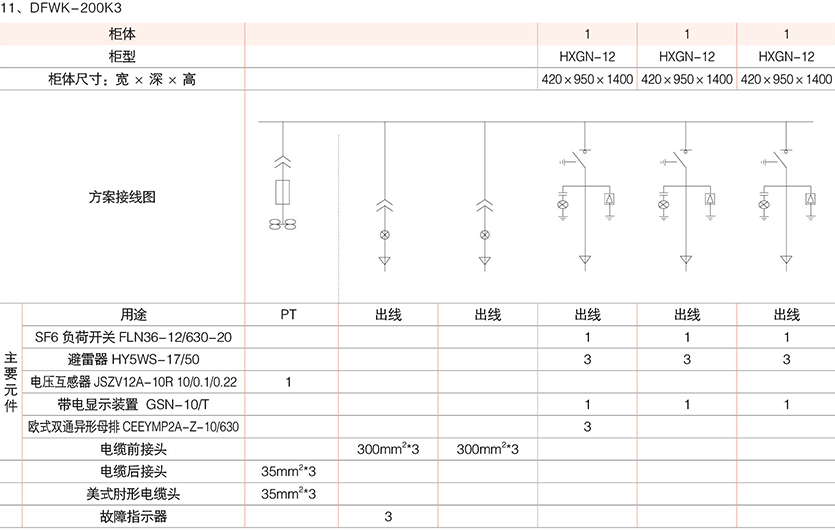

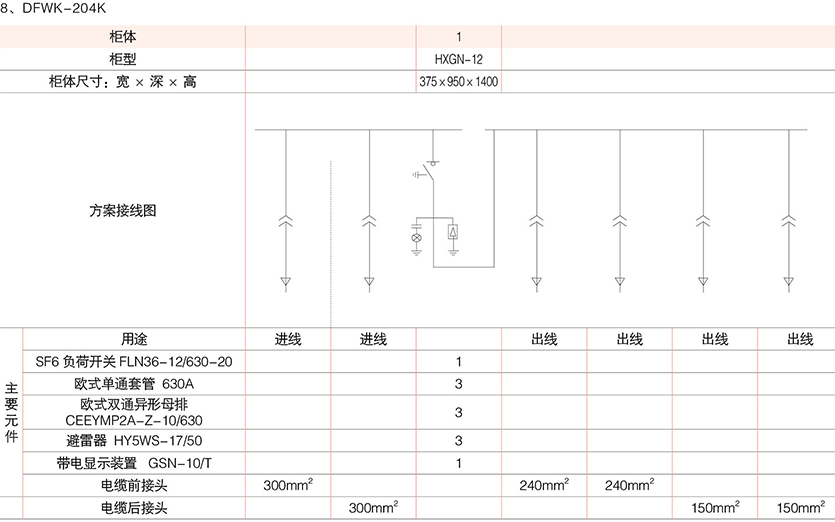

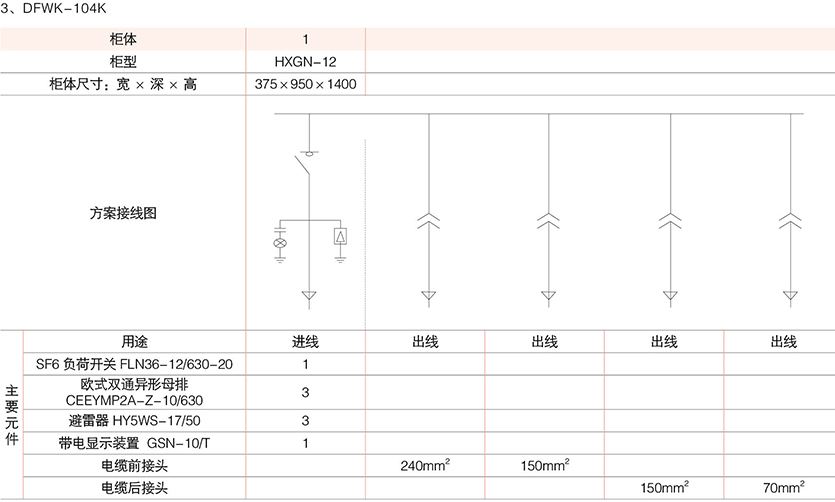

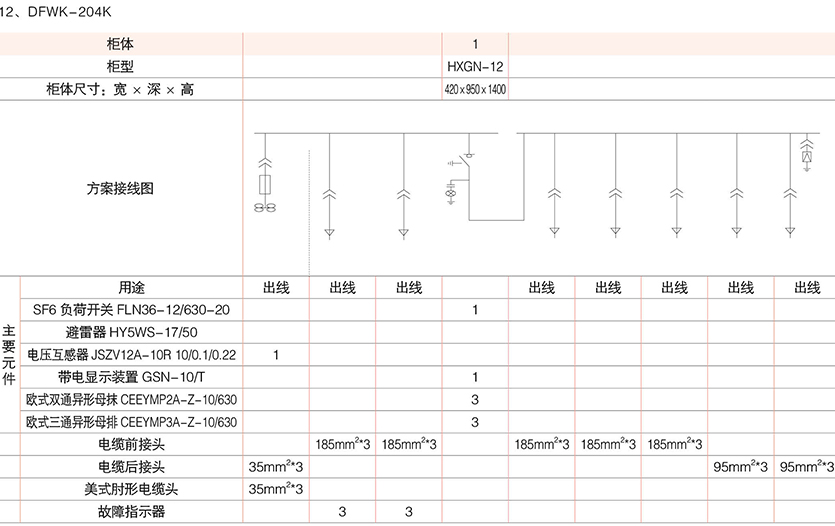

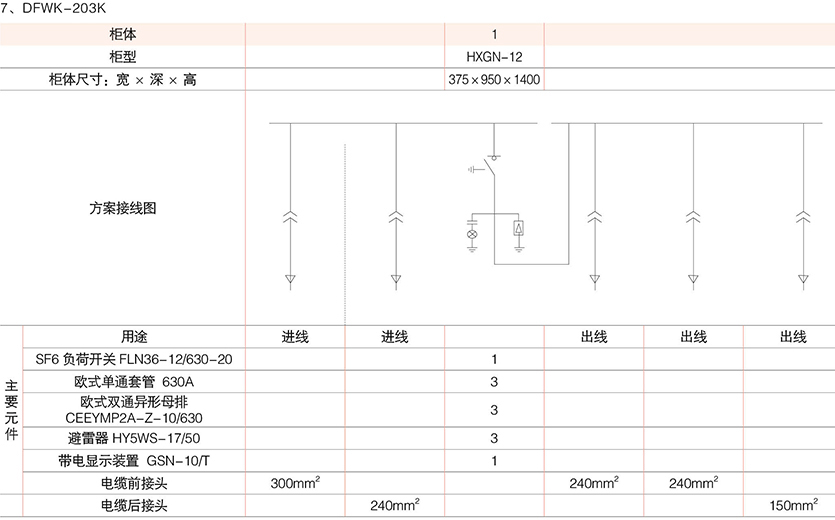

DFWK 常用方案示例 系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱


系列电缆分接箱

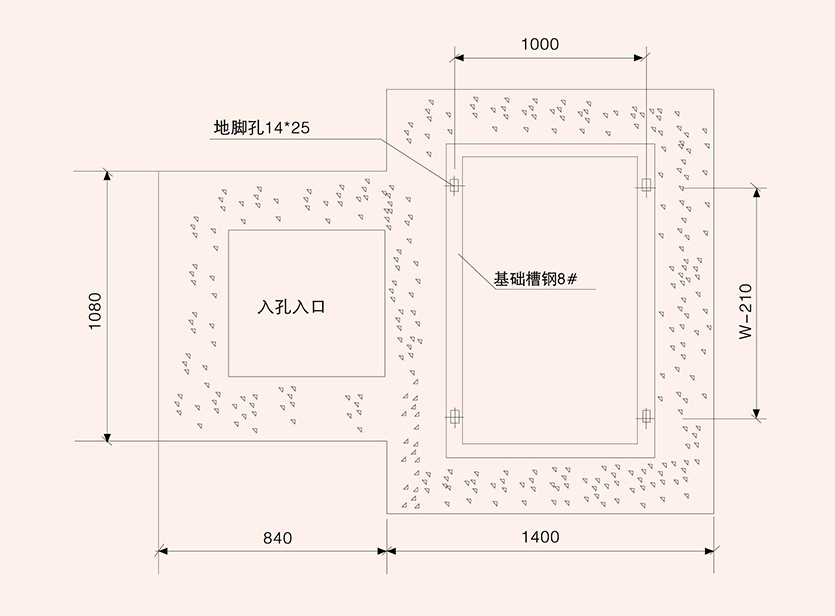

基础结构图 系列电缆分接箱


系列电缆分接箱


技术要求

1、砖墙内侧采用1:3 水泥砂浆抹封,并做防水处理;

2、穿梁采用Φ6 砼操作;

3、基础槽钢制作后须做防腐处理:

4、分支箱安装完毕后底座四周用水泥抹封;

5、人孔入口处须采取防水措施:

6、基础内应预埋好接地极,接地电阻符合电力部门要求。


订货须知

1、产品型号、用户有特殊要求的可提供一次图;

2、进出线及分支电缆的标准截面:

3、选配的避雷器、短路故障指示器的数量:

4、外壳的材料和颜色。
